铜排预紧力和蠕变

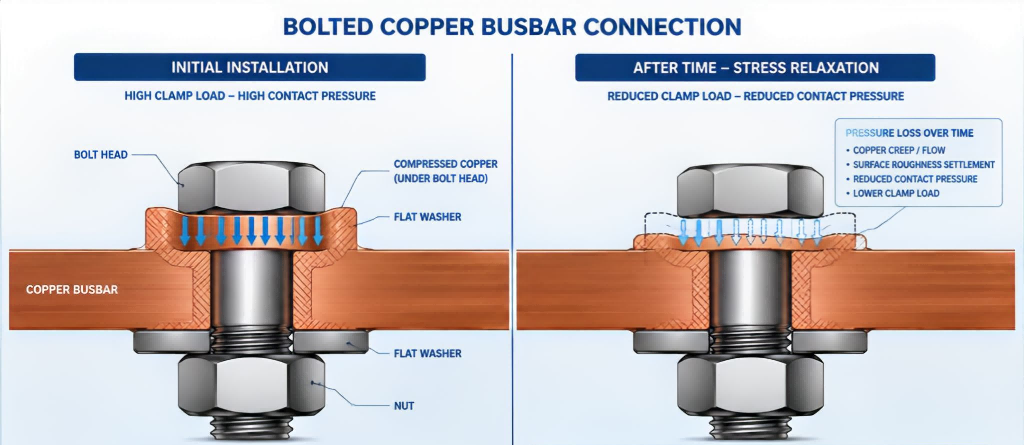

铜排搭接点剖面示意图：螺栓头部下方的铜在持续压力下缓慢变形（蠕变），导致预紧力逐渐释放,但接触电阻比安装时高了30%。

不是没拧紧，是铜在持续压力下悄悄变形了——这叫蠕变。

螺栓拧紧后，压紧力不是永恒的

铜排搭接的本质，是靠螺栓的预紧力把两片铜排压在一起。

微观上，两个接触面只有少数凸点（asperities）真正接触。压紧力越大，这些凸点被压得越扁，真实的接触面积越大，接触电阻就越小。

这里有个关键假设：压紧力会一直保持下去。

但铜不是刚体。

在持续的压应力下，铜会缓慢发生塑性变形——晶粒沿着受力方向滑移、晶界迁移。螺栓的预紧力来源于螺栓被拉伸后的弹性回弹，当铜在螺栓头部下方慢慢变形「塌陷」，螺栓的拉伸量逐渐释放，预紧力就跟着下降。

这就是应力松弛（stress relaxation），是蠕变在工程中的直接表现。

温度和时间的账

蠕变的速度取决于两个核心参数：温度和应力水平。

铜的熔点是1085°C。工程上有个经验法则：当工作温度超过材料熔点的0.3~0.4倍（以***温度计算）时，蠕变就会进入不可忽略的范围。

铜的 0.3Tm = 1085 × 0.3 = 约135°C

这个数字意味着什么？135°C以下铜也会蠕变——只是速度慢很多。

60°C运行1000小时——螺栓的压紧力悄悄掉了近三分之一。压紧力掉了，接触电阻就会上升。接触电阻上升，发热增加。发热增加，蠕变更快。

一个正反馈循环：蠕变→发热→更快的蠕变。

铜在不同温度下的蠕变曲线示意：温度越高，蠕变速率越快；60°C运行1000小时的累计应变量已不可忽略

为什么很少被人注意

蠕变的问题在于它不是突然发生的。

螺栓松脱、接触面烧毁是***终结果，但在那之前，巡检记录上只会写「温度正常偏高」。新装的时候测一次接触电阻，以后不会再测第二次——没人会想到它在慢慢变大。

即使拆下来检查，铜排表面没有明显的腐蚀或变形——蠕变发生在晶粒尺度，肉眼看不出来。

四个工程对策

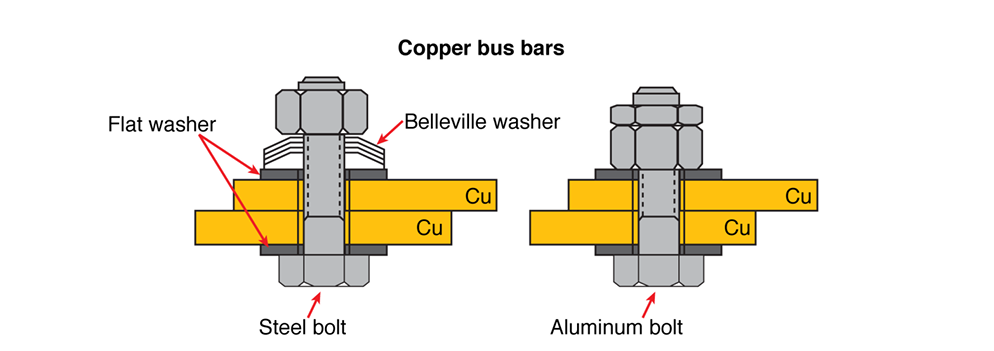

① 弹簧垫圈

这是***实用的方案。Belleville垫圈（碟形弹簧垫圈，DIN 6796）的弹性行程比普通弹簧垫圈长，能在铜发生微小蠕变时仍然保持预紧力。一个M8的Belleville垫圈可以提供约0.3-0.4mm的弹性补偿行程——足够应对数年的铜蠕变量。

铜排搭接用平垫圈+弹簧垫圈组合，或直接用Belleville垫圈，是目前行业内公认的***佳实践。

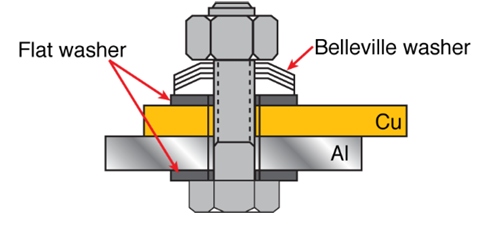

Belleville碟形弹簧垫圈的工作原理：铜蠕变导致接触面下沉时，弹簧垫圈的弹性行程补偿了变形量，维持预紧力

② 力矩不是越大越好

很多人遇到发热的***反应是「再拧紧一点」。但在蠕变的视角下，更大的预紧力意味着更大的压应力→更快的蠕变速率。合理的力矩应该在保证接触电阻合格的前提下尽量低。

可以参考连接器厂商的推荐力矩容差范围，不要拧到上限再加半圈。

③ 热循环后复紧

铜排投运后的***个热循环（从冷态到满载再到冷态）会释放一部分安装应力。行业建议：投运24小时后，在冷态下重新按标准力矩复紧一次螺栓。这一步可以抵消初次热循环引起的应力松弛。

④ 大电流接点定期测温

这不是对策，是兜底。定期用红外热成像巡检搭接点，重点关注温度明显高于周围铜排的接点。温差超过15-20K意味着接触电阻已经显著增加——即使外表看不出问题。

蠕变 vs 热膨胀，两个不同的「松」

热膨胀是温度变化时才起作用，蠕变是一直在起作用。

热膨胀在温度循环中反复加载-卸载，而蠕变是持续应力下的单向进程——时间越长，累计效应越明显。这也是为什么蠕变在「已经稳定运行了很久」的系统中反而是***危险的老化机制。

一张速查表，四种松动的对比：

一点金句

「铜排搭接***被低估的风险，不是一次性过载——是看不见的持续变形。」
